一、概述
该试验台是依据中华人民共和国煤炭行业标准《MT312-2000 液压支架通用技术条件》或《GB 25974.1-2010 煤矿用液压支架 第1部分:通用技术条件》中出厂试验对液压支架进行检验。主要检测项目为外观质量和操作性能试验、密封性能试验、支护性能试验、适应性能试验、主体结构件强度试验、其他结构件强度试验。
二、技术特点

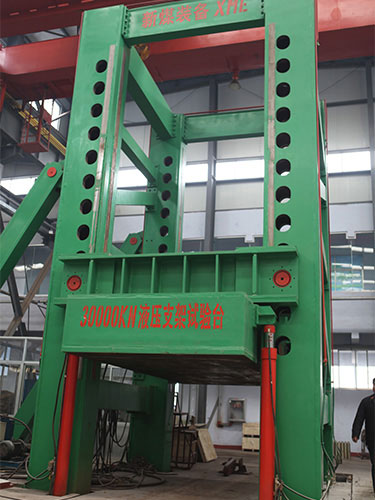

试验台由油泵站、加载框架控制系统、加载框架液压控制系统、被试支架液压加载控制系统、电气控制系统、计算机数据采集系统等组成。
试验台含加载框架升降、插拔缸插拔以及框架抬底、侧推油缸的油压控制系统,并由PLC自动控制加载框架移动梁的升降和插拔销插拔工作。被试支架的试验过程由操作人员手动完成,试验数据由工业控制计算机进行采集、显示、存储,试验结束存储结果后系统自动生成试验报告,并根据需要随时打印试验报表。
三、技术参数

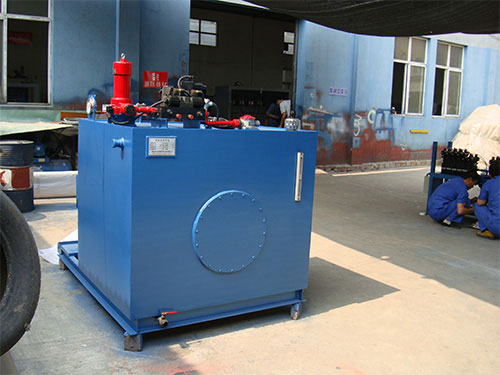

1、油压系统:
(1)额定压力: 20 MPa
额定流量: 50L/min
(2)电机功率: 18.5kW

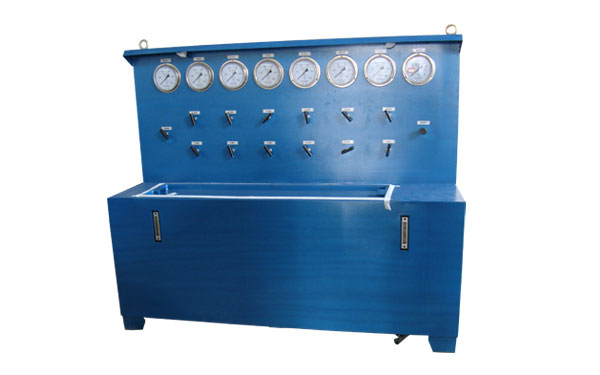

2、乳化液系统:
(1)增压后额定压力: 60MPa
最大压力: 80MPa
(2)被试支架试验接口: 6个
(3)增压缸增压比: 1:5
(4)压力传感器精度: 0.3%FS
分辨率: 0.1MPa
(5)压力表精度: 1.6 级
(6)试验工作介质: 3%~5%乳化液
(7)适用环境温度: 0~40℃
湿度: 10%~85%RH

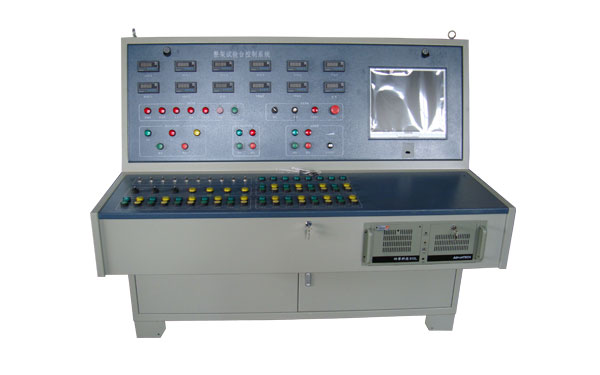

3、试验台电器参数:
(1)传感器工作电压: DC24V
(2)各类开关电压: DC12~24V
(3)电源: AC380V±10%,50HZ±2%(三相四线制)
