CZSTN-2W型液压支架试验台

2018-09-01
创始人
0次

一、概述
该试验台是依据中华人民共和国煤炭行业标准《MT312-2000 液压支架通用技术条件》或《GB 25974.1-2010 煤矿用液压支架第1部分：通用技术条件》中出厂试验对液压支架进行检验。主要检测项目为外观质量和操作性能试验、密封性能试验、支护性能试验、适应性能试验、主体结构件强度试验、其他结构件强度试验。
二、技术特点

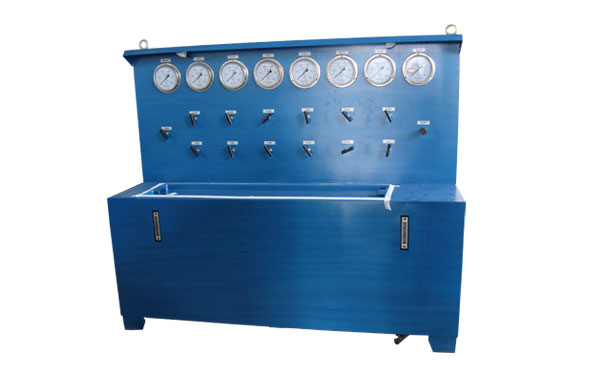

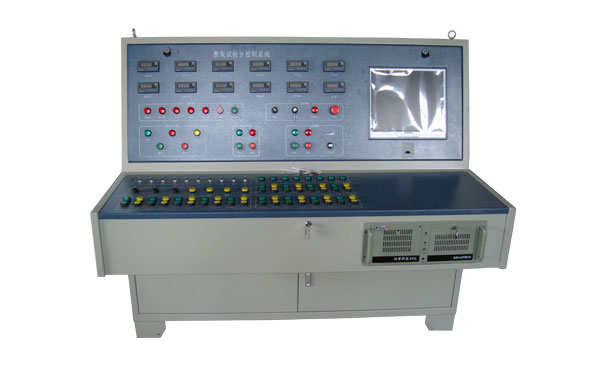

试验台由油泵站、增压系统、被试支架液压加载控制系统、电气控制系统、计算机数据采集系统等组成。
该试验台对被试液压支架的试验过程由操作人员手动完成，试验数据由工业控制计算机根据试验程序进行采集、显示、存储，试验数据存贮在计算机硬盘上，用数据库对其进行管理。试验结束存储结果后系统自动生成试验报告，并根据需要随时打印试验报表。

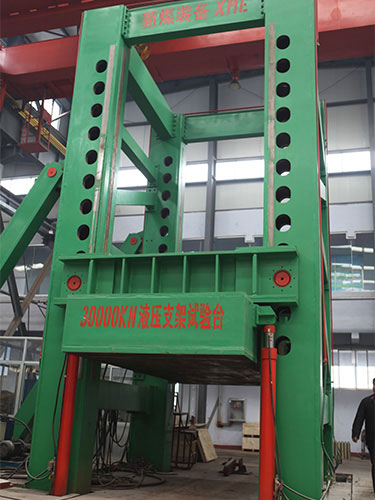

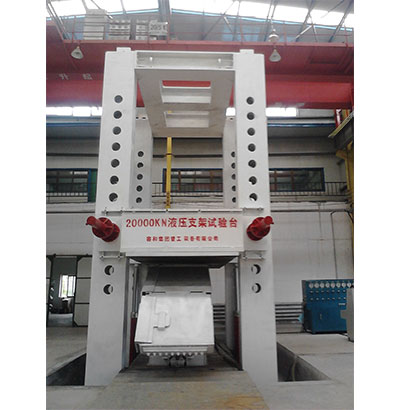

本试验台不含配套加载框架的升降以及各工装的控制程序及液压系统，需要操作人员使用自备系统对框架进行升降、插拔等操作。
三、技术参数

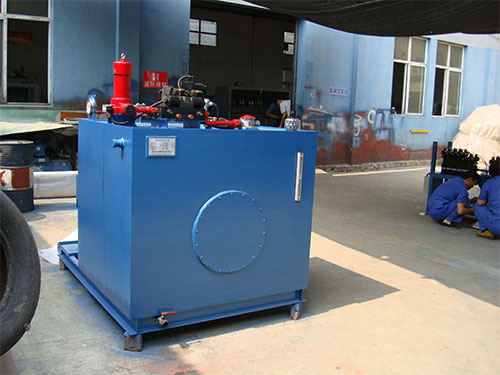

1、油压系统：
（1）额定压力： 20 MPa
额定流量： 50L/min
（2）电机功率： 18.5kW
2、乳化液系统：
（1）增压装置最大输出压力：80 Mpa
（2）被试支架试验接口： 6个
（3）增压缸增压比： 1:5
（4）压力传感器精度： 0.3%FS
（5）压力表精度： 1.6 级
（6）试验工作介质： 3%～5%乳化液
（7）适用环境温度： 0～40℃
湿度： 10%~85%RH
3、试验台电器参数：
（1）传感器工作电压： DC24V
（2）各类开关电压： DC12～24V
（3）电源： AC 380V±10%，50HZ±2%（三相四线制）
