一、概述

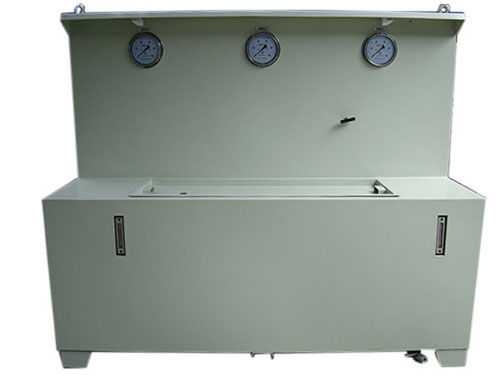

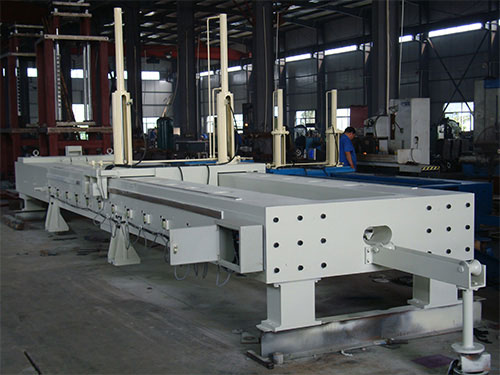

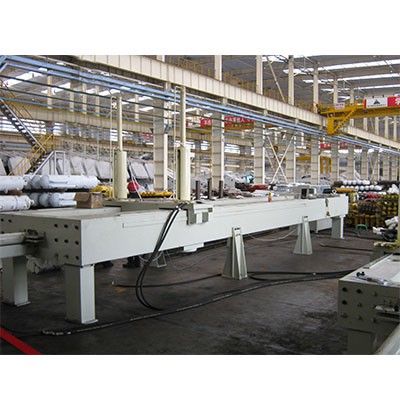

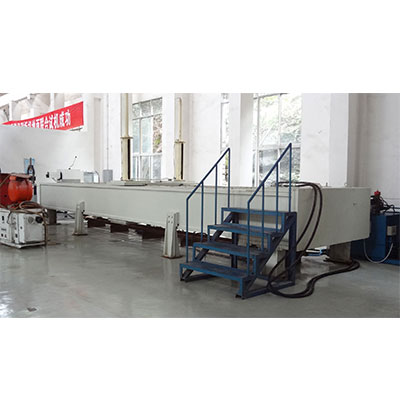

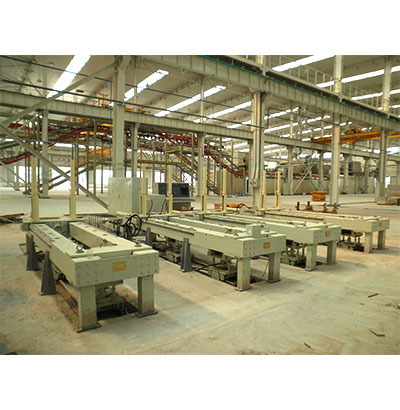

该试验台主要依照《GB/T25974.2-2010 煤矿用液压支架 第2部分:立柱和千斤顶技术条件》或《MT313-1992液压支架立柱技术条件》等相关标准进行设计。试验台由油压系统(含增压缸增压机加载框架控制两部分)、乳化液系统、电气控制系统和计算机数据采集及控制系统等组成。
试验项目有最低启动压力、空载行程、活塞杆腔密封性能、1.5倍额定载荷压缩(含活塞腔密封试验)、全伸出2倍中心载荷(含千斤顶活塞腔密封)(依据《GB/T25974.2-2010 煤矿用液压支架 第2部分:立柱和千斤顶技术条件》)
二、技术特点

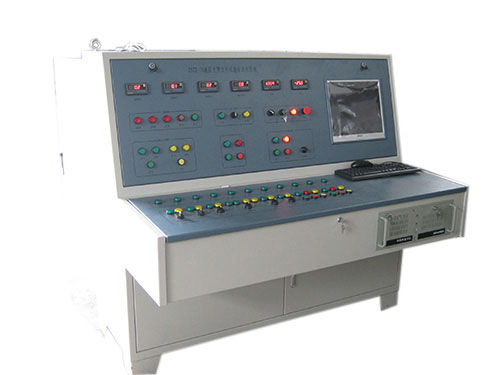

1、 本试验台为自动化试验台,人工进行参数设置后,试验过程由计算机控制完成;计算机为工业控制计算机。
2、 试验过程可以手动、自动自由转换,操作方便;试验时,先用用户自备的大流量外接乳化液泵站进行初撑,然后再进行各类试验。
3、 试验台可以根据程序自动对加载框架移动挡块进行调整、固定。
4、 试验数据由高精度的传感器测量,检测精度达到标准要求;
5、 试验过程根据需要进行存储,存储后自动形成报表,根据需要随时打印。
三、技术参数

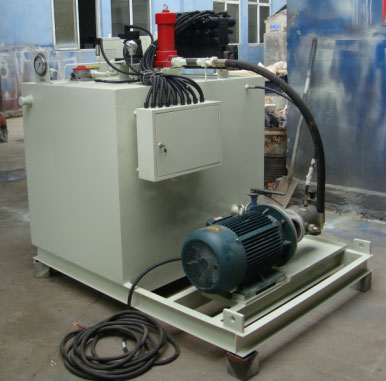

(1)油泵最大输出压力: 31.5MPa
(2)油泵流量: 30L/min
(3)电机功率: 15kW
(4)油箱容积: 1000L
(5)增压后额定压力: 50MPa
最大压力: 70MPa
(6)低压密封试验压力: 2MPa
高压密封试验压力以相关标准要求为准.
(7)压力传感器精度: 0.3%FS
压力表精度: 1.6 级
(8)试验工作介质: 3%~5%乳化液
(9)适用环境温度: 0~40℃
湿度: 10%~85%RH
(10) 电源: AC 380V±10% 50±2%(三相四线制)
