一、概述：

该试验台主要依据MT419-1995《液压支架用阀》中换向阀出厂试验规定设计，适用于液压支架换向阀的出厂性能试验。

试验台不含油泵站及增压装置，由用户自备的外接大流量乳化液泵站对被试件进行各项试验。

二、技术特点：

换向性能；高压密封试验；低压密封试验。

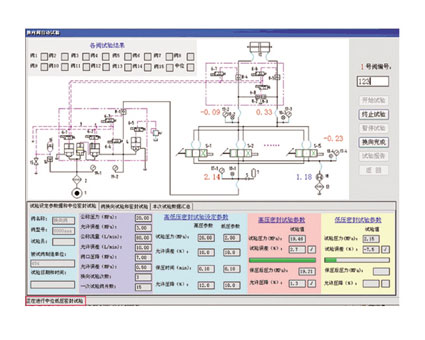

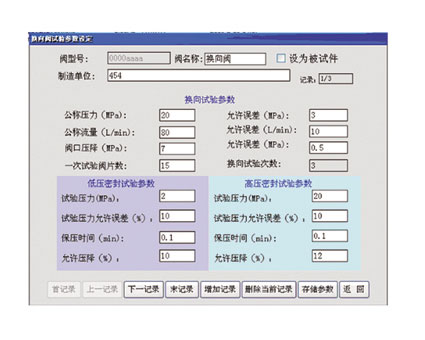

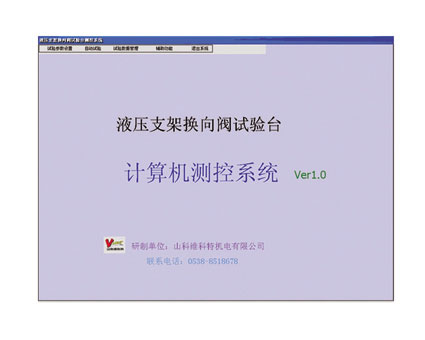

试验过程由试验员手动操作，试验数据由计算机检测系统进行采集、记录、显示、存储，可自动生成测试报表并打印。计算机采用工业控制计算机进行数据处理。

三、技术参数

1、乳化液泵站压力：       31.5MPa，

输入流量：200L/min；（乳化液泵站及供液系统由用户提供）

2、低压密封试验压力：     2MPa；

高压密封试验压力为被试阀公称压力或外接乳化泵的供液压力；

3、外接乳化液泵进回液接换向油缸接口：     KJ25

被试换向阀接口P口、T口：            KJ16

                   A口、B口：           3组KJ10,3组KJ16

4、压力表精度：                           1.6 级；

5、压力传感器精度：0.3%FS；

6、试验工作介质：                         3%～5%乳化液；

7、 适用环境温度：                         0～40℃，

湿度：                         10%～85%RH；

8、 电源：AC 220V±10%，50Hz±2%；（三相四线制）
