一、概 述

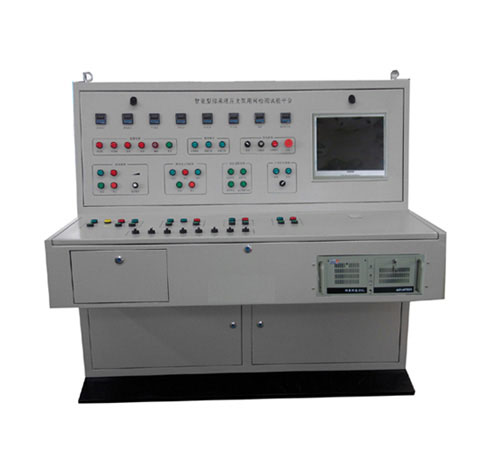

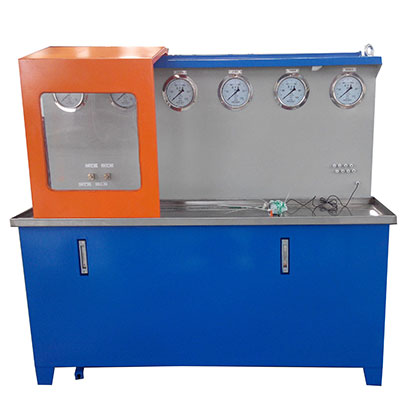

该试验台主要依据MT419-1995《液压支架用阀》中相关规定设计，用于煤矿用液压支架上液控单向阀、安全阀、截止阀进行各项功能和性能试验。试验过程中，除了需对手动被试阀操作外（如管路的连接、安全阀的调压、截止阀的启闭），试验过程由计算机自动控制完成。
二、技术特点
1、安全阀试验：安全阀调压（手动）；小流量启溢闭特性试验；高压密封试验；低压密封试验。
2、液控单向阀试验：启闭压力测定；控制压力的测定；高压密封试验；低压密封试验。
3、 截止阀试验：操作力矩测定；高压密封试验；低压密封试验。
4、 试验数据由高精度的传感器测量，检测精度达到标准要求；
5、 试验报表按标准要求设计；试验数据可存贮、可打印，便于管理。
6、采用高压不锈钢电磁阀控制，最大压力可达80MPa，防腐防蚀。
7、增压缸自动换向双向增压，无需人为控制，操作更方便、快捷。
三、技术参数

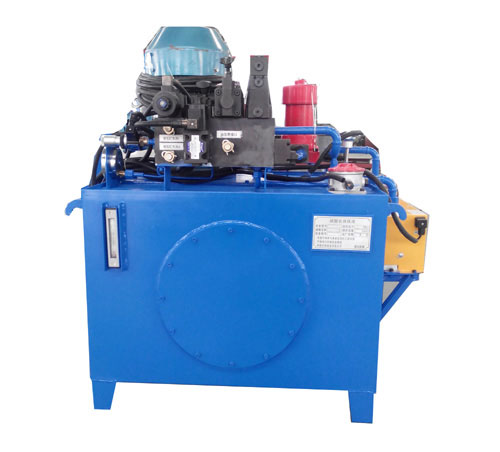

1、泵站压力： 20MPa
输出流量： 20L/min
2、增压后额定压力： 60MPa
最大压力： 80MPa
3、低压密封试验压力：2MPa；高压密封试验压力标准要求压力
4、压力传感器精度： 0.3%FS
5、压力表精度： 1.6 级
6、试验工作介质： 3%～5%乳化液
7、适用环境温度： 0～40℃
湿 度： 10%~85%RH
8、电 源： AC380V±10%，50Hz±2%；（三相四线制）
