一、概述：

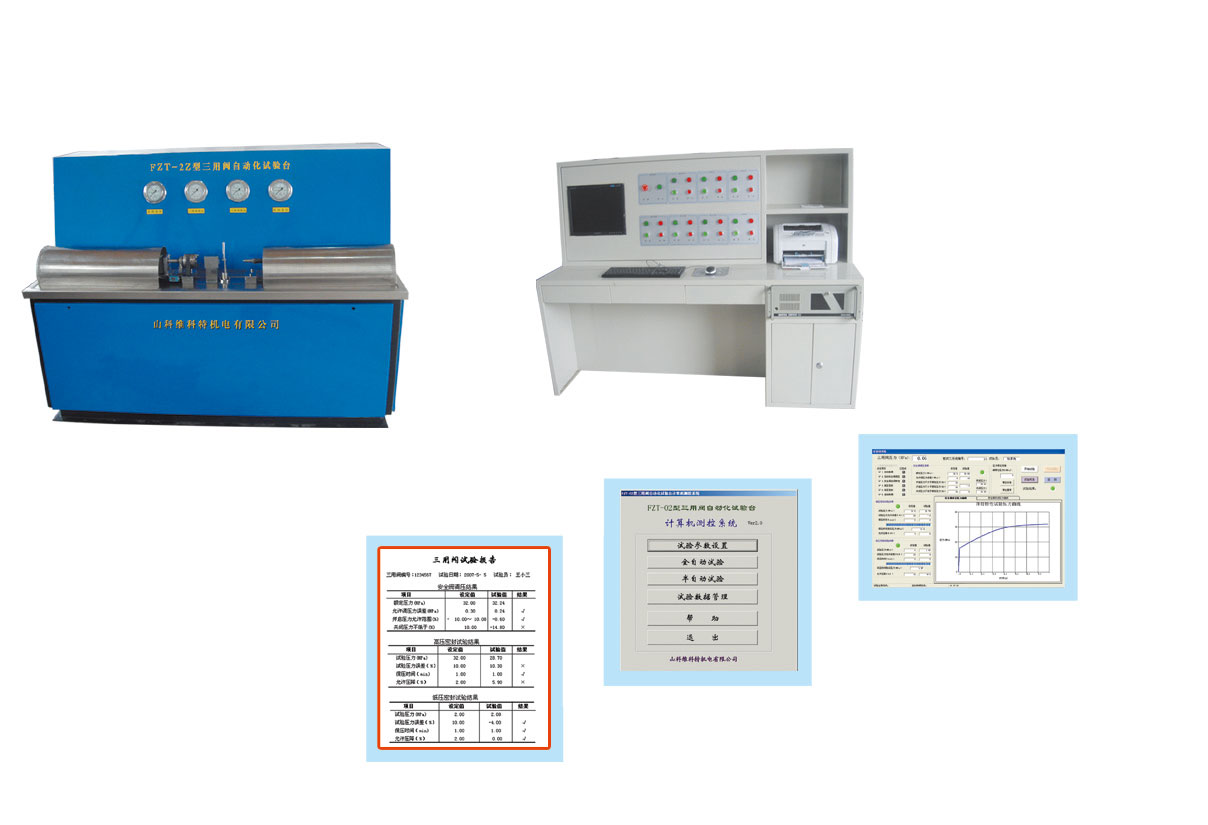

FZT-2Z型三用阀自动化试验台是公司研制的新一代三用阀试验台，是集机械、液压、电子、计算机技术于一体的高科技产品，具有结构合理、功能完善、操作简便、自动化程度高等特点。广泛应用于单体液压支柱三用阀的高低压密封试验、工作压力调定、开启压力和关闭压力的测定等。

试验台由装卸系统、调压系统、油压系统、乳化液系统、计算机测控系统组成。装卸系统可以对三用阀进行自动装卸；调压系统可以在计算机的控制下对安全阀压力进行自动调节；油压系统驱动增压缸将乳化液增压到三用阀试验所需压力；乳化液系统根据不同的试验步骤给三用阀充液、卸压或对三用阀进行保压；计算机测控系统将传感器采集到的压力数据进行处理和分析后，再根据程序控制各运动机构动作，实现自动控制三用阀试验的目的。

二、技术特点：

1、试验步骤、试验项目、保压时间由计算机控制，按行业标准进行试验。

2、自动判断并显示试验结果，大大提高了试验结果的准确性和可靠性。

3、试验参数可根据需要由用户设置并存贮。

4、采用液压和电气控制技术，使三用阀装卸自动化，大大降低了工作人员的劳动强度。

5、综合运用了计算机控制、电气控制及液压技术，使三用阀试验过程中高低压切换、压力调节及快速注液等动作自动完成。

6、运用闭环控制技术，自动、精确调节安全阀的压力。

7、操作软件在Windows下编写，界面友好、操作简便。

8、测试结果自动保存，自动生成报表，操作人员可用多种方式对数据进行查询、排序及打印。

9、增压缸具有自动换向功能，无需人工换向，操作更加简便。

三、技术参数：

1、最高工作压力： 60MPa；

2、试验阀位：1个；

3、测量精度：0.3%FS；

4、试验工作介质：3～5%乳化液；

5、油介质：46#抗磨液压油；

6、使用环境：温度 0～40℃，

            湿度 10%～85%RH；

7、电源：三相四线制

工作台 AC380V±10% 50Hz±2%；

测控柜 AC220V±10% 50Hz±2%。
