一、概述：

该试验台主要依据中华人民共和国煤炭行业标准《MT112.1-2006 矿用单体液压支柱》的标准进行设计，是矿用单体液压支柱的专用试验设备和检测设备，能够完成各种型号的单体液压支柱生产验收和日常维修的调试、试验工作，同时还可以实现各种液压元件的密封性能检测和三用阀的调定工作。

试验台与500kN卧式压机和1000kN立式压机配套使用，能完成对单体液压支柱和三用阀所要求的试验项目，因此是厂矿液压试验、维修工作中用途较广的一种试验台。

二、技术特点：

 1、乳化液泵为低压泵，油泵驱动增压缸产生高压，可输出不同压力的乳化液进行各种试验。

2、设有集中按钮盘和照明设备，操作方便并改善了操作条件。

3、单体液压支柱卧式密封检测支架，大大提高检测效率。

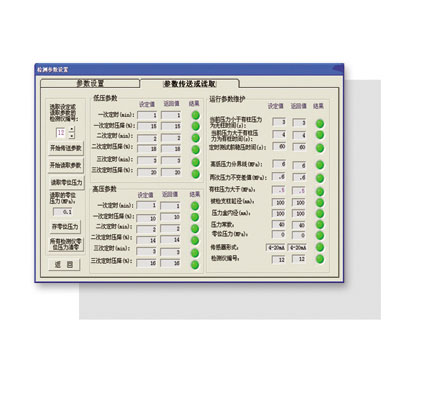

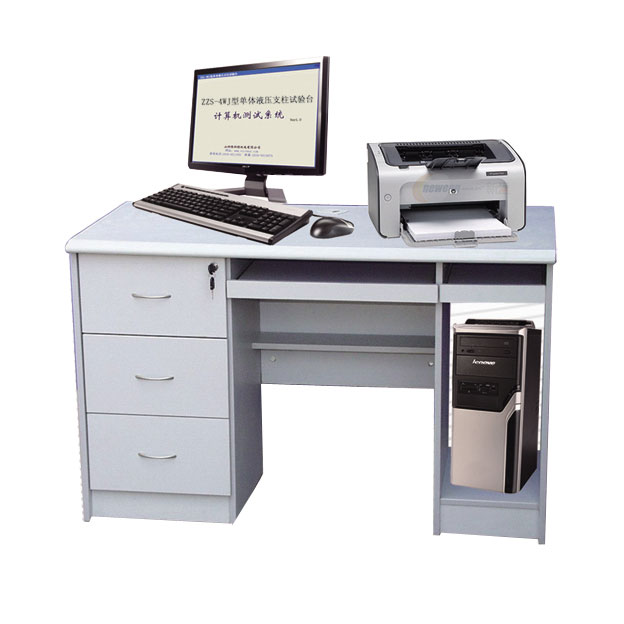

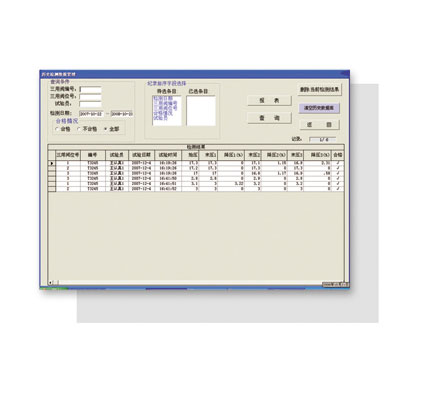

4、计算机检测系统，集数据显示、采集、处理、定时检测于一体，可自动生成测试报表并打印。

三、技术参数：

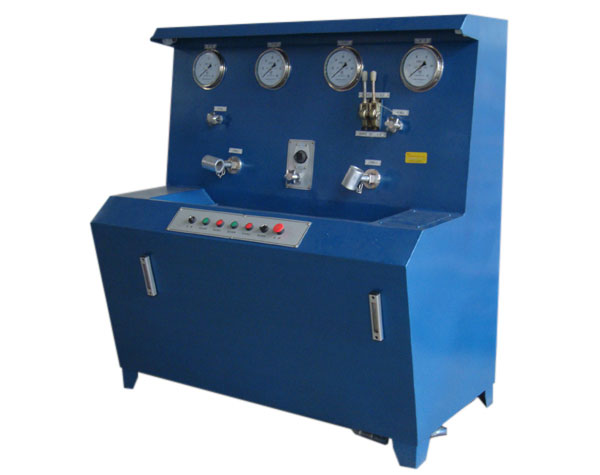

试验台：

     油压系统：

（1）电机功率：2.2KW；

（2）油泵流量：15L/min；

（3）工作介质：       46# 抗磨液压油；

（4）试 验 工 位：

    三用阀：           2个

    单体支柱：         1个

    乳化液系统：

（1）额定压力：40 MPa；

（2）最高压力：60 MPa；

（3）试验工作介质：      3-5%乳化液；

（4）压力传感器精度：    0.3%FS

2、压机：

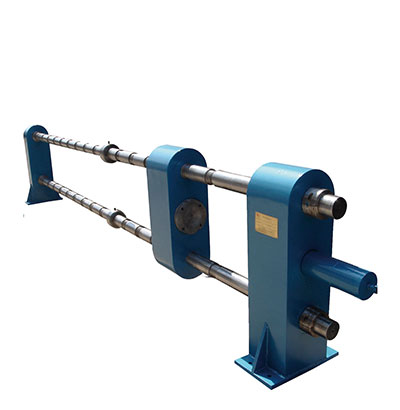

卧式（500kN）
            最大承受能力：  500kN；

        额定承受能力：     300kN；

        最大加载高度：     DW35；

        工 作 压 力：      38 MPa；

        试 压 形 式：      内/外加载；

        油 缸 行 程：      600mm。

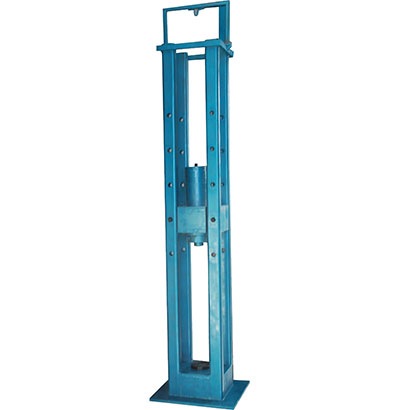

立式（1000kN）

       最大承受能力：      1000kN；

       额定承受能力：      600kN；

       最大加载高度：      DW28；

       工作压力：          19MPa；

       试压形式：          内/外加载；

       油缸行程：          700mm。
