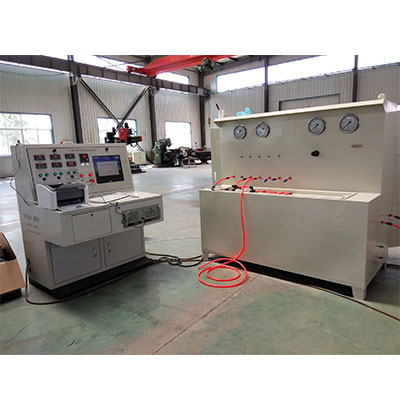

一、概述：

该试验台依据中华人民共和国石油天然气行业标准《SY/T 5027-206石油钻采设备气动元件》要求，完成相关气动元件参数测定和出厂性能试验。

本试验台可对换向阀、单向阀、快速排气阀、梭阀、调压阀、顺序阀、节流阀、单向节流阀、气缸、旋转导气接头进行有关性能检测。检测数据可由计算机进行处理并打印。

二、技术特点：

1、综合行业标准中各种气动元件等的试验回路；

2、在满足试验功能的情况下，气压系统最简单，所用气压元件最少；

3、试验时被试气压元件连接方便、简单、快捷；

4、试验系统可靠，特别是密封试验回路做到严格密封；

5、试验过程由计算机控制自动完成。

三、技术参数：

1、气源压力为1.0MPa；

2、输出压力精度为0.5%；

3、试验台气源入口装有过滤装置，过滤装置匀可清洗，过滤精度为15μm；

4、所有管路连接件及金属框架均为不锈钢材料；

5、使用环境湿度10%~85%RH，使用环境温度：5~45℃；

6、压力传感器精度：0. 3%FS；

7、流量传感器精度：1%FS，

系统流量分辨率：0.25L/min,

泄漏流量分辨率：0.25mL/min；

8、压力表精度：1.5 级；

9、电源：AC220±10%，50Hz±2%（三相四线制）。
