一、概述：

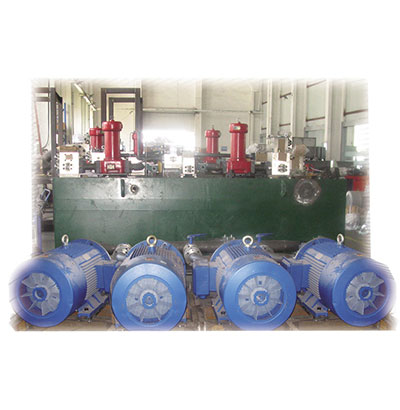

该试验台依据《JB/8729.2-1998液压多路换向阀试验方法》进行设计和制造，由液压系统、电气控制系统、计算机测试系统等组成；可对多路换向阀的换向性能、内泄漏、压力损失、安全阀性能、背压等进行试验。

二、技术特点：

1、依据液压多路换向阀出厂试验的相关行业标准设计，能完成试验项目。

2、本系统中所配传感器均含前置放大器，以提高信噪比，信号传输电缆均采用屏蔽线，并合理布线。各传感器均配置二次仪表，同时监测各试验参数，并具有模拟数字量输出，便于计算机组成自动测试系统，二次仪表外形符合国际标准，美观清晰，便于安装。

3、技术成熟、性能可靠，满足试验室测试环境的要求（耐压、耐油、抗污）。

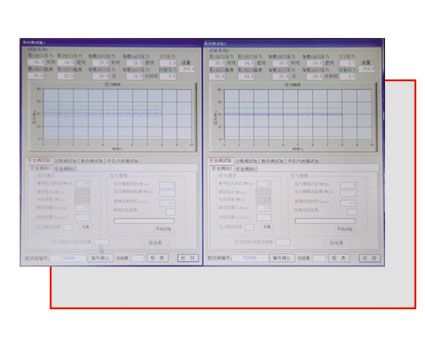

4、试验数据由计算机检测系统进行采集、记录、显示、存储，可自动生成测试报表并打印。

三、技术要求：

1、液压系统的设计参数：

系统泵站压力： 31.5MPa；

系统泵站流量：   380L/min；

控制油源压力：          10MPa；

控制油源流量：15L/min；

耐压试验油源压力：      60MPa；

油液过滤精度： 10μm；

冷却水流量：            1200L/min；

最大拖动功率：          100kW×2；

油温控制范围：          50±4℃；

2、仪表准确度：

压力传感器：              ±0.5%；

压力表：                  ±1.5%；

流量计：                  ±1.0%；

温度计：                  ±1℃。
